青島和晟智遠自動化系統有限公司園區供酸預付費系統不間斷電源：斷電后設備運行不低于3天。在工作電源故障時，在報的同時系統應能自動，切換至不間斷電源供電，并不影響機柜內其它模件的正常工作，并把斷電信號狀態發送至控制中心報。GPRS/CDMA無線數傳模塊（DTU)：采用的無線通訊設備利用3G/4G移動網絡作為承載網絡實現數據的遠程無線傳輸，將遠程控制站與中心控制系統連接起來，用于將蒸汽計量的數據遠傳至蒸汽計量系統，實現工業以太網網絡設備之間的遠程互訪。采用RS485接口，與其后補償器通訊，將采集的信號傳送到中心控制系統，實現機器對機器基于標準TCP/IP協議的數據通信。需要配備GPRS/CDMA數據卡，數據卡由賣方提出具體要求，由買方負責在通訊公司辦理。青島智遠儀表EF/II/TCP遠程抄表系統以全自動的抄表方式取代了傳統的人工抄表方式，解決了人工抄表效率低的問題。和同類抄表系統相比,完全是建立在網絡普及應用、物聯網技術成熟的環境基礎上，運用的云臺系統架構，使系統具備遠程調試、遠程維護以及與外部第三方軟件的數據交互功能,各類計量設備的數值目前大都由運行人員每班進行手工抄報，這種簡單重復的工作不可避免的帶來一些問題，如：抄表不同步、人為誤差大、勞動強度大等等。,以微處理器為基礎，功能齊全，具有通訊能力，能與各種流量變送器、傳感器配合進行蒸汽流量測量，具有良好的電磁兼容性和可靠性。

青島智遠儀表預付費算儀執行標準JJG1003-2016，滿足積算儀計量新規貿易結算要求。

A.儀表型號EF-II/TCP，液晶顯示屏。

B.儀表精度±0.2%，具備4-20mA模擬信號電流輸出（可自由定義輸出類別）。

C.智能積算儀表的功能，測量壓力、溫度、瞬時流量、累計流量、頻率、差壓、蒸汽余額、斷電次數、斷電來電時間、日累計月累計查詢等，可編程，根據實際需要設置參數；

D.多種累計方式（下限流量、超流量），累計系數（數）可設置?？稍O定當流量小于量程的某一數時（如10%），則固定按此定值進行下限流量累計，也可設定當流量大于量程的某一數時（如110%），則超出的流量按設定的倍率進行超流量累計，從而解決了小流量、超流量測量時，流量偏低的問題，滿足熱網計算的實際需要。

園區供酸預付費系統 WEB-V2.0數據采集箱過熱蒸汽能耗管理主要性能：

⑴流量輸入信號：接收差壓變送器、電磁流量計的0～10mA、4～20mA電流信號或渦街流量計的0～5000Hz頻率信號。

⑵壓力輸入信號：接收壓力變送器0～10mA或4～20mA電流信號。

⑶溫度輸入信號：接收溫度變送器0～10mA或4～20mA電流信號，也能接收Pt100鉑電阻的電阻信號。

⑷輸出信號：根據瞬時流量的變化和設定的流量上下限，對應輸出4～20mA電流。

⑸測量精度：0.5級

⑹通訊功能：具有RS485或RS232通信接口，防雷電保護。

⑺密碼設定功能。

⑻具有多流量計模式，可任意選擇。

青島智遠儀表園區供酸預付費系統 WEB-V2.0數據采集箱過熱蒸汽能耗管理主要功能：

1. 預付費積算儀功能：累積流量、瞬時流量、累計熱（差）量、瞬時熱（差）量、差壓（頻率）、密度、壓力、溫度、熱焓、當前時間計來停電記錄。
2. 報表查詢功能：可查詢近1年的日累積量報表和月累積量報表，還能查詢近20次的來停電記錄、累積停電時間、累積停電次數。
3. 斷電保護功能：幾倍的運算接貨和用戶設定的數據在斷電時不會丟失，保存時間在十年以上。
4. 過熱蒸汽向飽和蒸汽轉換的自動判斷功能。
5. 工作電源：AC220V±15%；功耗小于5W。
6. 輸出電源：共兩組，一組為12V/1W，另一組為24V/2W。
7. 工作環境：溫度5～50℃；濕度5～95%RH
8. 計量管理外形尺寸：160*80*150（寬*高*深，單位mm）

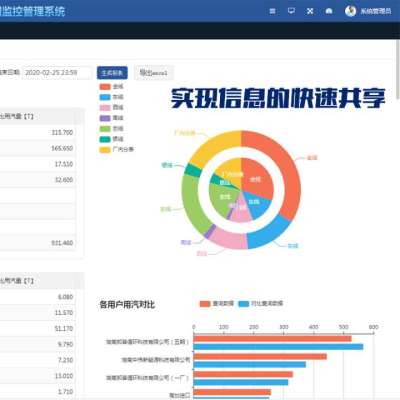

9. 預付費箱開門后在上位計算機提示。市電（ac220v）中斷后在上位計算機提示,在后臺軟件上可以進行實時數據召測以及歷史數據的查詢，歷史數據的保存周期長。
